產品概述：

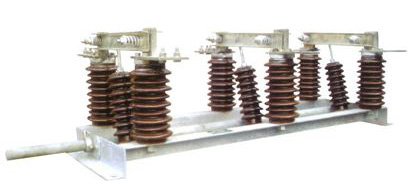

GW1型戶外高壓隔離刀閘GW1-12/630A（以下簡稱隔離開關）適用于裝在戶外12KV線路上，供線路在有電壓，無負載時分合電之用。
本隔離開關充分考慮到用戶的不同需要，分有帶接地刀和不帶接地刀兩種形式。帶接地刀的開關、配用CS□型手動機構，可防止帶電掛接地線和帶接地線關合隔離開關等誤操作，操作人員也不必另掛接地線。本隔離開關有普通型和防污型兩種。其中防污型隔離開關能滯較嚴重污穢地區之要求，可有效地解決隔離開關在運行中出現污閃問題。產品符合GB1985及GB/T11022等標準要求。
使用環境條件：
1、海拔不超過1000M；
2、環境溫度上限為40℃，下限-25℃；
3、無導電或起化學作用氣體和蒸汽的場所；
4、無火災、爆炸危險、嚴重污穢的場所；
5、不受嚴重震動或沖擊情況（如在電鎬、挖泥機旁）的場所。
主要技術參數
|
項 目 |
單 位 |
參 數 |
|||||||
|
額定電壓 |
kV |
10 |
15 |
20 |
|||||
|
最高工作電壓 |
kV |
12 |
17.5 |
23 |
|||||
|
額定絕 緣水平 |
1min工頻耐受電壓(有效值) |
對地 |
kV |
38 |
40 |
50 |
|||
|
斷口 |
kV |
42 |
47 |
60 |
|||||
|
額定雷電沖擊耐受電壓(峰值) |
對地 |
kV |
75 |
105 |
125 |
||||
|
斷口 |
kV |
85 |
120 |
145 |
|||||
|
額定頻率 |
Hz |
50 |
|||||||
|
額定電流 |
A |
200 |
400 |
630 |
1250 |
||||
|
4秒熱穩定電流 （有效值） |
kA |
6.3 |
12.5 |
20 |
31.5 |
||||
|
動穩定電流 （峰值） |
kA |
16 |
31.5 |
50 |
80 |
||||
|
配用機構 |
|
CS8-1、CS8-D、CD8-5防雨型手動機構 或CX6電動操動機構 |
|||||||
安裝尺寸圖：
